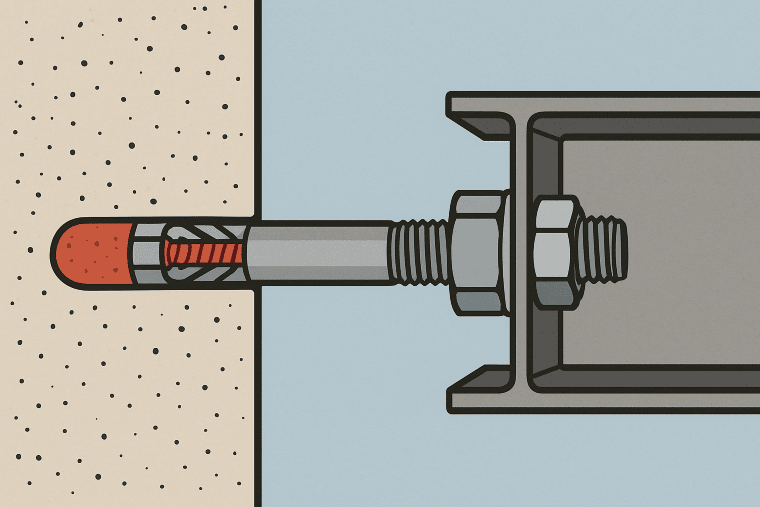

Ancoraggio Strutturale: cos’è e come funziona
L’ancoraggio strutturale rappresenta un elemento fondamentale nella stabilità e nella sicurezza delle costruzioni moderne.
Si tratta di un sistema progettato per ancorare in modo sicuro componenti ed elementi portanti, garantendo la corretta distribuzione delle sollecitazioni e la resistenza nel tempo.
Dalle applicazioni in calcestruzzo e muratura fino ai sistemi meccanici e chimici, l’evoluzione delle tecniche di fissaggio strutturale ha reso possibile creare collegamenti affidabili e durevoli.
In questa guida dettagliata verranno analizzati i principali dispositivi di ancoraggio, i materiali più utilizzati, le fasi di installazione e i controlli necessari per assicurare la piena sicurezza degli ambienti costruiti.
Indice dei contenuti:
- Le basi dell’ancoraggio strutturale: principi, materiali e resistenza
- Sistemi di ancoraggio e tecniche di fissaggio strutturale
- Progettazione e installazione degli ancoraggi strutturali
- Il valore dell’ancoraggio strutturale nel tempo
Le basi dell’ancoraggio strutturale: principi, materiali e resistenza
L’ancoraggio strutturale costituisce la base di ogni sistema di collegamento stabile tra elementi portanti e componenti secondari.
Il suo corretto dimensionamento consente di garantire che le forze generate durante l’esercizio o in condizioni straordinarie vengano trasferite al materiale di supporto in modo sicuro e uniforme.
Nel contesto della moderna progettazione degli ancoraggi, entrano in gioco molteplici fattori: la natura del materiale di supporto, la tipologia di ancorante, la modalità di installazione e le condizioni di carico.
Questi aspetti definiscono la profondità di ancoraggio, la resistenza alla trazione e la durabilità dell’intero sistema.
Comprendere tali principi è indispensabile per valutare la corretta scelta dei fissaggi strutturali e assicurare un comportamento coerente con le norme tecniche per le costruzioni.
Cosa si intende per ancoraggio strutturale e perché è fondamentale
L’ancoraggio strutturale è un sistema progettato per collegare in modo permanente e resistente gli elementi strutturali alle parti portanti dell’edificio, come travi, pilastri o pareti.
Il trasferimento delle forze avviene attraverso dispositivi che consentono di distribuire le sollecitazioni al materiale di supporto, prevenendo il cedimento localizzato o la perdita di stabilità.
In questa logica, gli ancoranti strutturali sono progettati per sopportare carichi statici e dinamici, comprese le azioni sismiche, che possono generare trazione o taglio.
A seconda del contesto, il tipo di ancoraggio viene scelto in base al carico previsto, al tipo di muratura o struttura in calcestruzzo, e alla necessità di un fissaggio meccanico o chimico.
La loro funzione non si limita al semplice fissaggio, ma riguarda la capacità di trasferire le sollecitazioni al materiale garantendo sicurezza e continuità strutturale.
Acciaio, acciaio inox e calcestruzzo: i materiali alla base del fissaggio
I materiali impiegati negli ancoraggi incidono direttamente sulle prestazioni del sistema.
L’acciaio è il più diffuso per la sua resistenza e capacità di sopportare elevate sollecitazioni, mentre l’acciaio inox è preferito in ambienti umidi o corrosivi, dove la durabilità nel tempo diventa essenziale.
Il calcestruzzo costituisce invece il principale materiale di supporto, in cui le barre di acciaio o le barre filettate vengono installate mediante foratura e successiva applicazione di ancorante chimico o meccanico.
Possono essere realizzati anche su calcestruzzo fessurato e non fessurato, con la possibilità di variare la profondità di ancoraggio per adattarsi a differenti spessori e carichi.
In alternativa, per applicazioni più leggere o temporanee, possono essere utilizzati tasselli in nylon o sistemi con la testa della vite facilmente accessibile, che consentono un serraggio controllato e un’eventuale rimozione senza danneggiare il supporto.
Ogni combinazione deve rispettare le verifiche strutturali e le marcature CE previste dai prodotti da costruzione, garantendo la piena conformità alle previste dalle norme vigenti.
Forza, attrito e coppia di serraggio: i principi che determinano la tenuta
La tenuta di un ancoraggio dipende da tre fattori principali: la forza di trazione, l’attrito e il corretto controllo della coppia di serraggio.
Nel caso degli ancoranti chimiciin fiala o in cartuccia, la resistenza deriva dall’adesione della resina e barra al foro, ottenuta tramite la reazione di indurimento del legante.
Gli ancoranti meccanici, invece, sfruttano il principio dell’espansione o del sottosquadro, generando un cono di calcestruzzo che contrasta la trazione e stabilizza l’insieme.
Quando l’ancorante chimico epossidico viene impiegato, la resina si combina con un catalizzatore che determina i tempi di indurimento e consente di raggiungere la massima adesione.
La pulizia del foro prima dell’inserimento della barra o del tassello è un passaggio cruciale, poiché residui di polvere possono compromettere il corretto indurimento e la capacità di trasferire le sollecitazioni.
In fase di verifica, il diametro del foro, tutta la lunghezza del fissaggio e l’eventuale abbinamento a barre di rinforzo incidono sulla prestazione finale.
In ogni circostanza, la progettazione degli ancoraggi deve tener conto delle condizioni di carico, delle riprese di getto, delle sostanze epossidiche o vinilestere utilizzate e dell’aderenza al materiale di supporto, che può essere calcestruzzo o muratura forata.
Sistemi di ancoraggio e tecniche di fissaggio strutturale
I sistemi di ancoraggio rappresentano una componente essenziale nella realizzazione di collegamenti sicuri tra elementi costruttivi.
Oltre alla funzione di supporto, essi garantiscono che le sollecitazioni al materiale di supporto vengano gestite in modo controllato, assicurando stabilità anche in condizioni di stress o vibrazione.
Ogni sistema può essere progettato per esigenze specifiche: dagli ancoraggi di tipo meccanico o chimico fino alle soluzioni miste, studiate per adattarsi a diverse tipologie di elementi in calcestruzzo, muratura forata, orditure portanti o lamiera grecata.
Il loro impiego consente di raggiungere elevati livelli di sicurezza, specialmente quando i dispositivi di ancoraggio rispettano i criteri stabiliti dalle norme tecniche per le costruzioni e garantiscono la piena affidabilità del collegamento.
Ancoraggi meccanici: fissaggi ad espansione e controllo di coppia
Gli ancoraggi meccanici sono tra i sistemi più diffusi e versatili.
Sono costituiti da componenti metallici che, una volta installati, trasferiscono i carichi attraverso un’azione di attrito o di blocco meccanico all’interno del foro.
Il principio di funzionamento si basa sulla trazione e sull’espansione controllata del tassello, che aderisce alle pareti del foro per mezzo di un meccanismo di pressione.
La corretta impostazione della coppia di serraggio è fondamentale: se troppo bassa, il fissaggio risulta instabile; se eccessiva, può compromettere l’integrità del materiale di supporto.
Per applicazioni particolari, come le strutture sottoposte a carichi dinamici o ad azioni sismiche, vengono impiegati dispositivi a sottosquadro che assicurano una maggiore resistenza e un miglior trasferimento delle forze.
La qualità di questi sistemi dipende anche dalla precisione con cui sono state eseguite le verifiche strutturali e dal rispetto delle istruzioni di montaggio.
Quando correttamente dimensionati e montati, tali ancoraggi devono garantire la massima stabilità anche in presenza di condizioni di carico variabili e ambienti ostili.
Ancoraggi chimici: resina e adesione nel calcestruzzo
Gli ancoraggi chimici rappresentano una soluzione avanzata, particolarmente indicata per applicazioni dove è richiesta una connessione priva di tensioni e con elevata capacità di adesione.
Questi sistemi sfruttano l’ancorante chimico che, iniettato nel foro, crea un legame strutturale tra la barra filettata o in acciaio e il materiale di supporto.
La resina utilizzata può essere epossidica o vinilestere, a seconda delle prestazioni richieste e delle condizioni di carico.
Nel caso degli ancoranti epossidici, la reazione di indurimento garantisce una presa omogenea e resistente, mentre la variante vinilestere assicura tempi di presa più rapidi e maggiore tolleranza alle basse temperature.
Durante la fase di preparazione, è essenziale verificare che il diametro del foro sia compatibile con quello della barra filettata.
L’uso di cartucce o di ancoranti chimici in fialaconsente un dosaggio preciso dell’ancorante, che, una volta miscelato con il catalizzatore, raggiunge i tempi di indurimento ottimali.
Grazie a questo processo, il fissaggio diventa parte integrante della struttura in calcestruzzo, garantendo la resistenza necessaria anche nel caso degli ancoranti utilizzati prima del getto o in riprese.
Questo tipo di collegamento risulta ideale per applicazioni in cui la deformazione deve essere ridotta al minimo, come il fissaggio di elementi strutturali pesanti o sistemi di sicurezza.
Dispositivi e sistemi di fissaggio strutturale certificati
L’affidabilità di un ancoraggio dipende non solo dalla corretta esecuzione, ma anche dalla conformità dei materiali e dei componenti impiegati.
I dispositivi di ancoraggio e i sistemi di fissaggi strutturali certificati sono progettati per rispondere a standard rigorosi e garantire prestazioni costanti nel tempo.
Ogni prodotto deve rispettare i requisiti previsti dalla marcatura CE e dalle norme tecniche per le costruzioni, assicurando così un elevato livello di sicurezza e tracciabilità.
I principali vantaggi di un sistema certificato comprendono:
- Conformità normativa: garanzia di sicurezza secondo le disposizioni previste dalle norme e i prodotti da costruzione regolamentati.
- Affidabilità nel tempo: resistenza all’usura e alla corrosione.
- Prestazioni testate: verifica delle capacità di carico, dei tempi di indurimento e del comportamento in caso di sollecitazione sismica.
- Versatilità d’impiego: possibilità di applicazione su calcestruzzo o nella muratura, con diversi tipi di ancoraggio in funzione delle esigenze progettuali.
- Facilità di installazione: sistemi concepiti per essere installati rapidamente, con componenti compatibili come barre o cavi in acciaio.
Un sistema certificato garantisce non solo la qualità del materiale, ma anche l’affidabilità dell’intera struttura, rafforzando la sicurezza degli ambienti costruiti e la durabilità dell’opera nel tempo.
Progettazione e installazione degli ancoraggi strutturali
La corretta progettazione e installazione di un sistema di ancoraggio rappresentano la fase più delicata del processo costruttivo.
Ogni intervento deve essere pianificato considerando la natura del supporto, le caratteristiche del carico e la destinazione d’uso della struttura.
Un errore di dimensionamento o una posa non conforme può compromettere l’intero collegamento, anche se il materiale impiegato è di alta qualità.
Per questo motivo, la progettazione degli ancoraggi deve essere eseguita in conformità alle norme tecniche per le costruzioni, garantendo che i valori di resistenza, deformabilità e durabilità siano coerenti con le condizioni operative previste.
L’attenzione ai dettagli, come il corretto indurimento della resina o la verifica della profondità di ancoraggio, è essenziale per ottenere un risultato duraturo e sicuro.
Come progettare correttamente un sistema di ancoraggio
La progettazione di un ancoraggio strutturale richiede una valutazione approfondita di tutti gli elementi che concorrono alla trasmissione dei carichi.
Il progettista deve tenere conto delle condizioni di carico, della geometria della struttura e del tipo di materiale utilizzato, scegliendo se impiegare un sistema meccanico o chimico.
Le verifiche strutturali devono garantire che le sollecitazioni generate non superino i limiti di resistenza del materiale di supporto, sia esso calcestruzzo fessurato e non o muratura forata.
La valutazione comprende anche la scelta della profondità di ancoraggio, del diametro del foro e dell’eventuale variazione della profondità di ancoraggio in funzione delle condizioni di carico.
In presenza di riprese di getto o strutture preesistenti, il sistema deve assicurare che il corretto trasferimento delle forze avviene lungo l’asse dell’ancorante.
La compatibilità tra ancorante chimico e barra filettata o in acciaio è altrettanto cruciale, poiché determina la resistenza a trazione e a taglio.
Ogni calcolo deve rispettare le previste dalle norme e includere le verifiche di sicurezza contro l’estrazione, lo scorrimento e il distacco.
Inoltre, la documentazione tecnica deve riportare chiaramente le caratteristiche del tipo di ancoraggio, i materiali impiegati e le modalità di posa.
Fasi operative: forare, fissare e verificare la coppia di serraggio
L’installazione di un sistema di ancoraggio richiede professionisti qualificati, precisione e rispetto delle procedure operative.
Ogni fase influisce direttamente sulla prestazione finale, perciò deve essere condotta seguendo passaggi ben definiti:
- Foratura: realizzare il foro con diametro e profondità stabiliti in fase di progetto. È importante evitare vibrazioni eccessive e mantenere l’asse perpendicolare alla superficie.
- Pulizia del foro: rimuovere polveri e residui mediante aria compressa o spazzole specifiche per garantire un perfetto contatto tra ancorante e materiale di supporto.
- Applicazione dell’ancorante: introdurre l’ancorante chimico epossidico tramite cartuccia o fiala rispettando i tempi di miscelazione e le proporzioni tra resina e catalizzatore.
- Inserimento della barra: introdurre la barra ruotandola per assicurare una distribuzione uniforme della resina all’interno del foro.
- Fase di indurimento: attendere i tempi di indurimento indicati dal produttore prima di procedere con il serraggio. Durante questa fase, la reazione di indurimento garantisce la stabilità del collegamento.
- Controllo della coppia: regolare la coppia di serraggio mediante dinamometro per assicurare il corretto fissaggio e prevenire danneggiamenti del cono di calcestruzzo.
- Verifica finale: assicurarsi che gli ancoraggi devono essere ben allineati e conformi alle specifiche di progetto, anche in presenza di altri ancoraggi o collegamenti strutturali adiacenti.
Un’installazione corretta consente di ottenere un fissaggio resistente e duraturo, capace di sopportare sollecitazioni anche in condizioni ambientali difficili.
Controllo, manutenzione e durata dei sistemi di ancoraggio
La fase di verifica e manutenzione è fondamentale per garantire la continuità delle prestazioni nel tempo.
Gli ancoraggi, come ogni elemento strutturale, sono soggetti a usura, variazioni ambientali e condizioni di carico mutevoli.
Le verifiche periodiche consentono di individuare eventuali anomalie, come l’allentamento delle barre o la perdita di adesione negli ancoraggi chimici.
È consigliabile eseguire ispezioni visive, test di trazione e verifiche per accertare l’efficienza del collegamento.
In presenza di ambienti aggressivi o di strutture in calcestruzzo esposte agli agenti atmosferici, la protezione anticorrosiva delle barre di acciaio o l’impiego di acciaio inox prolunga sensibilmente la vita utile del sistema.
Il piano di manutenzione deve includere anche il controllo delle marcature CE e la verifica della conformità ai prodotti da costruzione utilizzati.
Una corretta gestione nel tempo assicura che le prestazioni degli ancoraggi restino inalterate, garantendo la sicurezza degli ambienti costruiti e l’affidabilità dell’intera struttura.
Il valore dell’ancoraggio strutturale nel tempo
Gli ancoraggi strutturali rappresentano una delle soluzioni più affidabili per garantire la sicurezza e la stabilità delle opere edilizie.
A seconda delle esigenze progettuali, gli ancoraggi strutturali possono essere di tipo meccanico o chimico, ciascuno con caratteristiche specifiche in termini di resistenza e modalità di posa.
Nel caso si utilizzano sistemi chimici, la tenuta è assicurata dall’efficacia dell’ancorante chimico, spesso composto da miscele ad alte prestazioni costituite da una resina in grado di aderire perfettamente al materiale di supporto.
Queste soluzioni, unite a una progettazione accurata e a controlli periodici, assicurano un ancoraggio stabile, duraturo e conforme agli standard di sicurezza.
Il risultato finale è una struttura solida, capace di mantenere nel tempo l’integrità dei collegamenti e la protezione di chi opera o vive all’interno delle costruzioni moderne.
